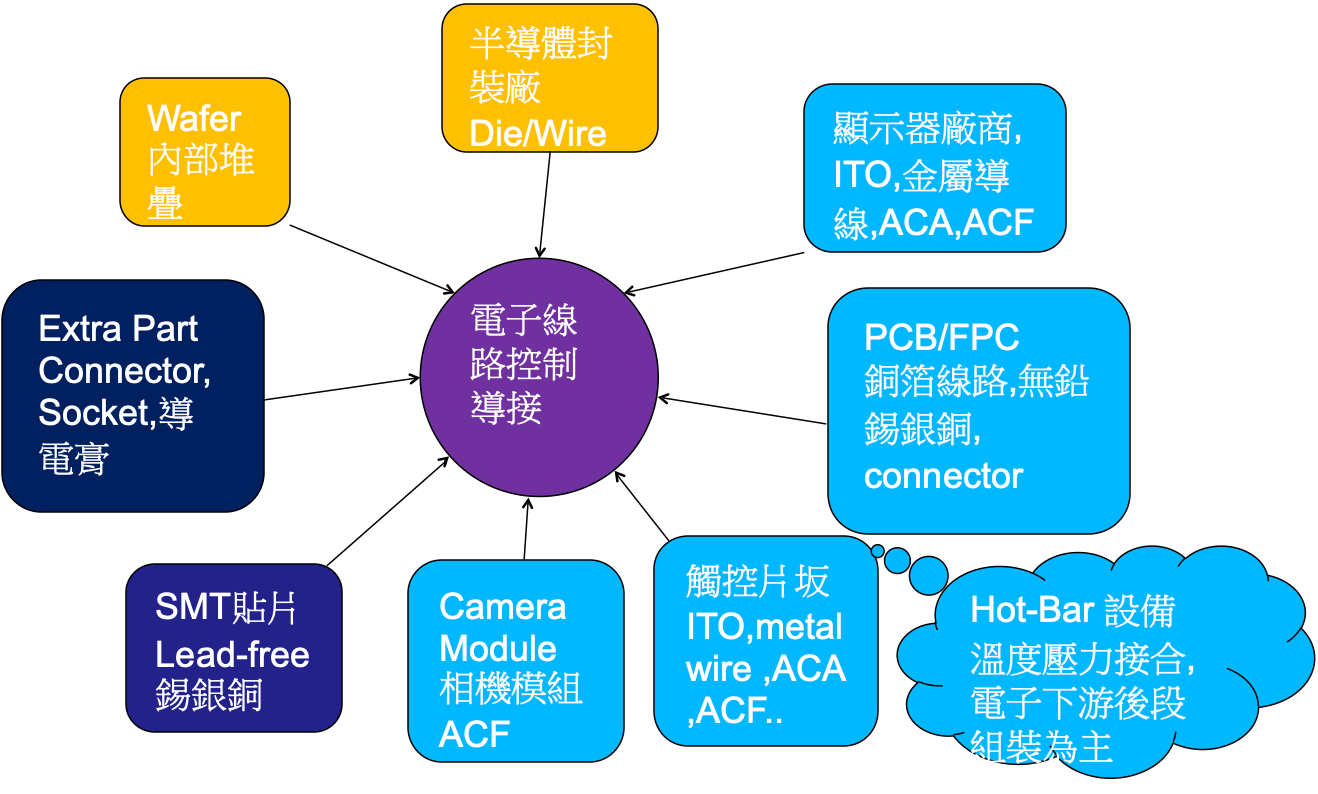

所有電子迴路控制皆以不同需求的設計與相搭應的導電材料發展歷程而有所不同,若以導電性考量來說 ,不同導電材料(金屬/非金屬) , 相對於不同產業鏈的發展與需求也逐步調整變化，近期是以石墨稀材料較熱門。

下面單獨介紹下Flux的作用

Flux作用為何??作用溫度范圍為何?? Flux越多越好??

    a. Flux助銲劑如其名是幫助銲接,其主要作用在於利用其酸性特質清除銲接金屬表面污染物達到助銲效果,當然效果佳=活性好=酸度高=腐蝕性強,故一般而言有,無機酸>天然松香  >人工松香,若銲接后殘留於外部或錫銲內部,長期溫濕氧化條件下是會有問題的,中等效能(天然松香)可能需要銲接后以溶劑或水洗.用於Reflow條件下可用,因其殘留Flux會因長時間作用溫度下?lián)]發.但一般錫絲用於Rework or 雷射點銲無此條件,大部分用人工松香(免洗). Flux以松香為主體(Other醇類,胺類,有機酸..),且現今不允許鹵性物質。

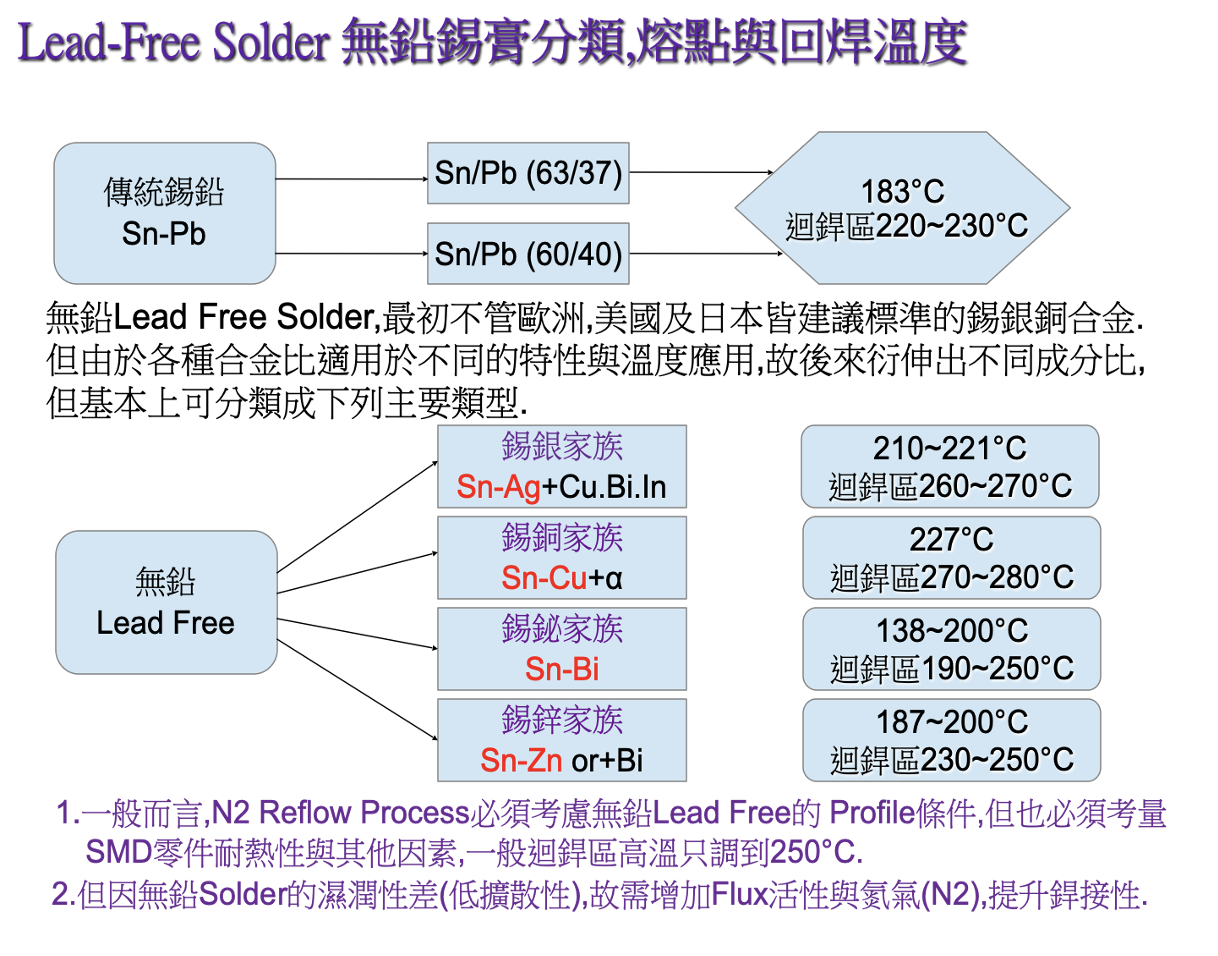

    b.傳統Sn/Pb(183°C), 其工作溫度約150°C以上,標準無鉛Solder (218°C)170°C以上,基本上即在融熔溫度前工作,且考量常溫時的活性不能是高的。

    c. Flux當然不是越多越好,於標準Reflow Process其大部分會作用揮發,若殘留於銲接處外緣或錫銲內部,其會影響強度與未來腐蝕問題.(人工手銲or雷射點銲條件不同需注意)

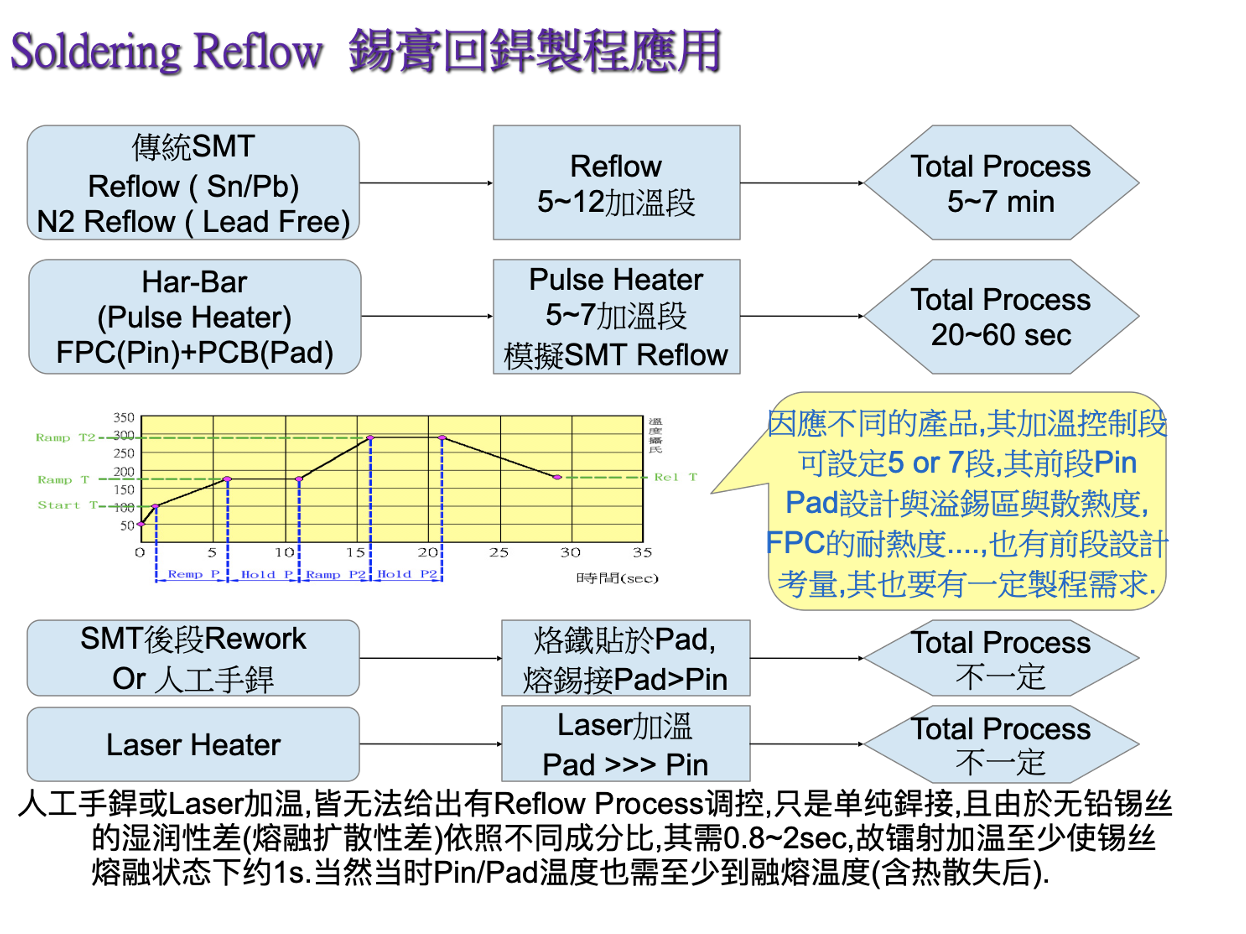

2. 最佳迴銲溫度(Sn/Pb 230°C or Sn/Ag/Cu 270°C)若未到達會有何影響???

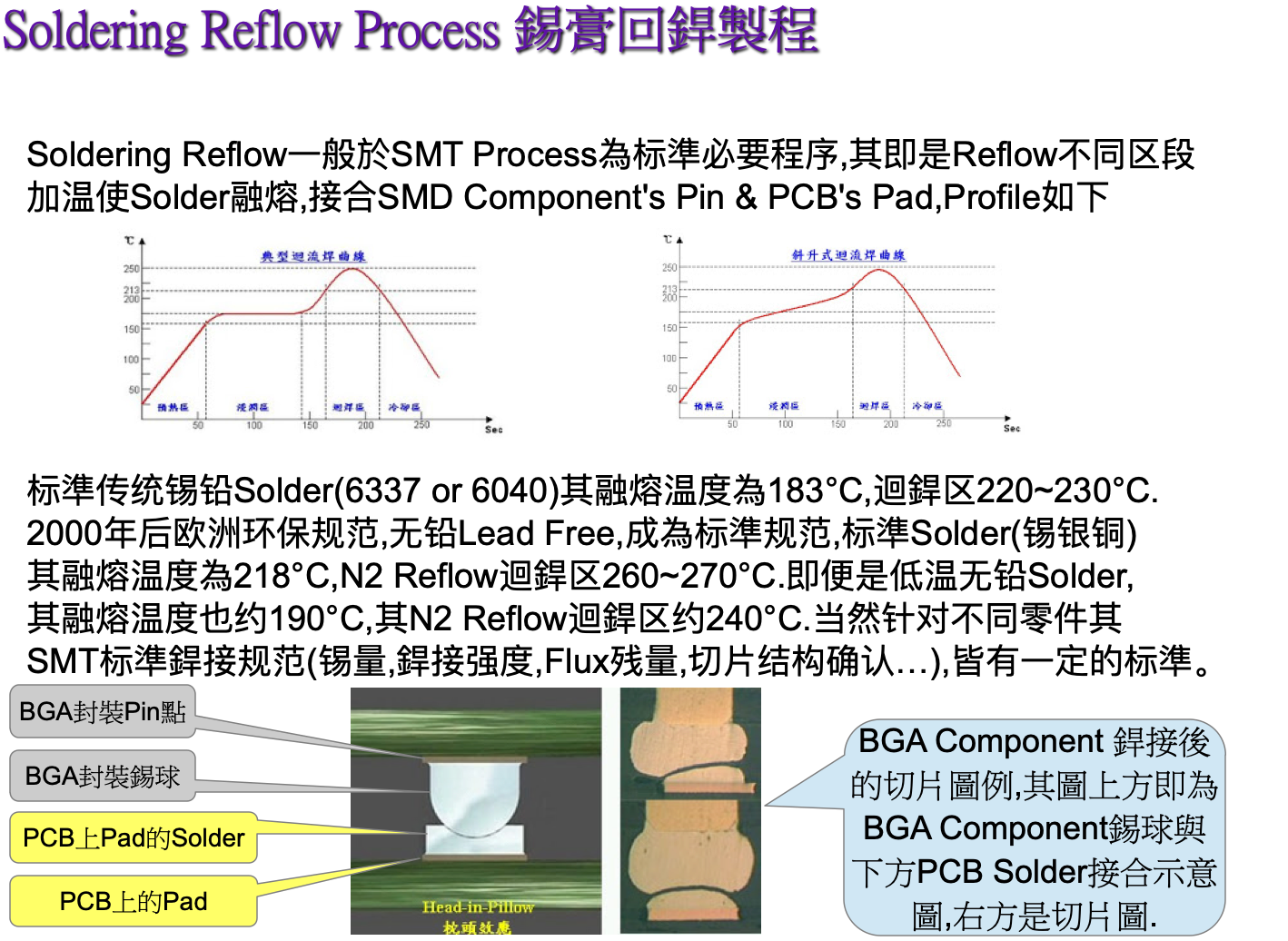

  以Sn/Ag/Cu為例,170~215°C的浸潤區,其Flux活化作用.迴銲區215>250>215°C其大部分溶劑(Flux活性劑...)作用揮發,其接合金屬材質於冷卻固化后,其強度才可預期。

     Ps:依人工手銲也是先設定Constant Heater 330°C,將洛鐵頭接於Pad處,人工送錫熔融后接合Pad>Pin,而雷射加熱加延遲時間,其Start+ParkingTime的前后溫度差,與Start點溫度為何??Parking Time后高點溫度為何??何溫度最適合??也要一併考量。

3. Soldering Reflow后的檢測考量點為何???

   依照SMT標準規范,以目前銲接FPC+FPC的Pin/Pad接合也應該是一體適用,而目前只專注的燙傷,錫量,短路or空銲問題,只是最基本的,其電性阻值,銲接強度,耐久環境測試,破壞性測試(切片結構)...皆須考量,故以Hot-bar加溫也須搭配製程全面性考量。
