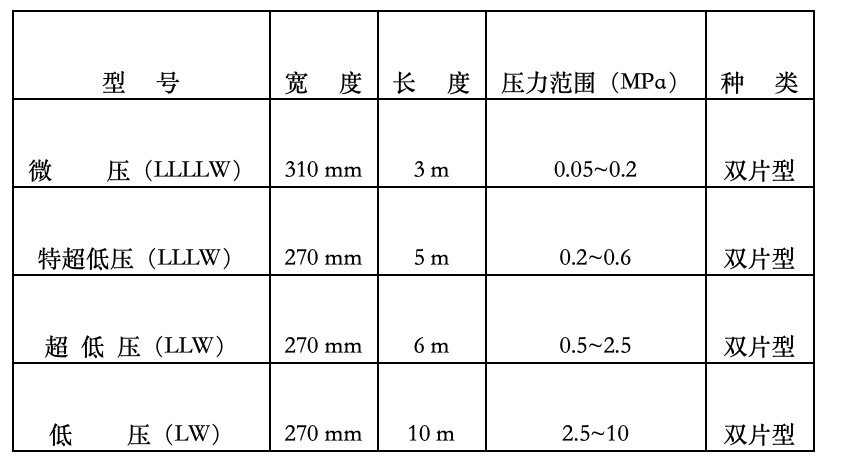

1 產品型號

2 產品特點

• 可精確測量壓力大小、壓力分布和壓力平衡。

• 不同的顏色濃度，可對應所施壓力的大小，通過計算可以轉換為壓力值。

• 測量速度快，壓后圖像清晰直觀。

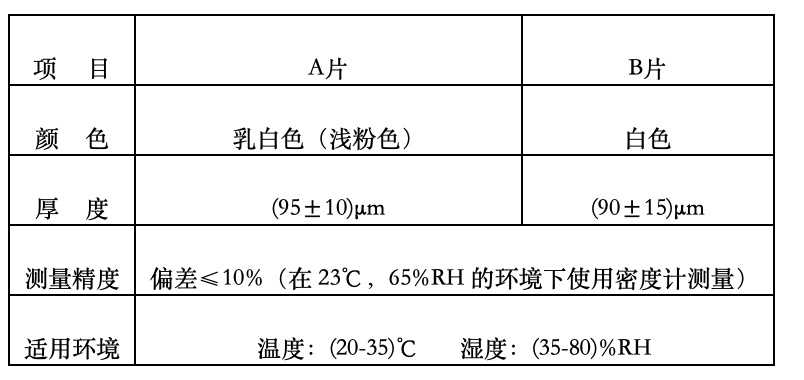

3 產品特性

4 結構原理

1)

結構：感壓紙有兩種類型:雙片型和單片型 雙片型由兩層聚酯基膠片復合而成。 一層涂有微顆粒成色材料(A-film)， 另一層帶有顯色材料(B-film) 使用時將兩個膠片的涂層面相互面對。

2) 原理：當施加壓力時，微顆粒破裂，成色層與顯色層起反應，出現紅色壓區。微顆粒設計為在不同壓力下破裂，因此，顏色密度即反應壓力。

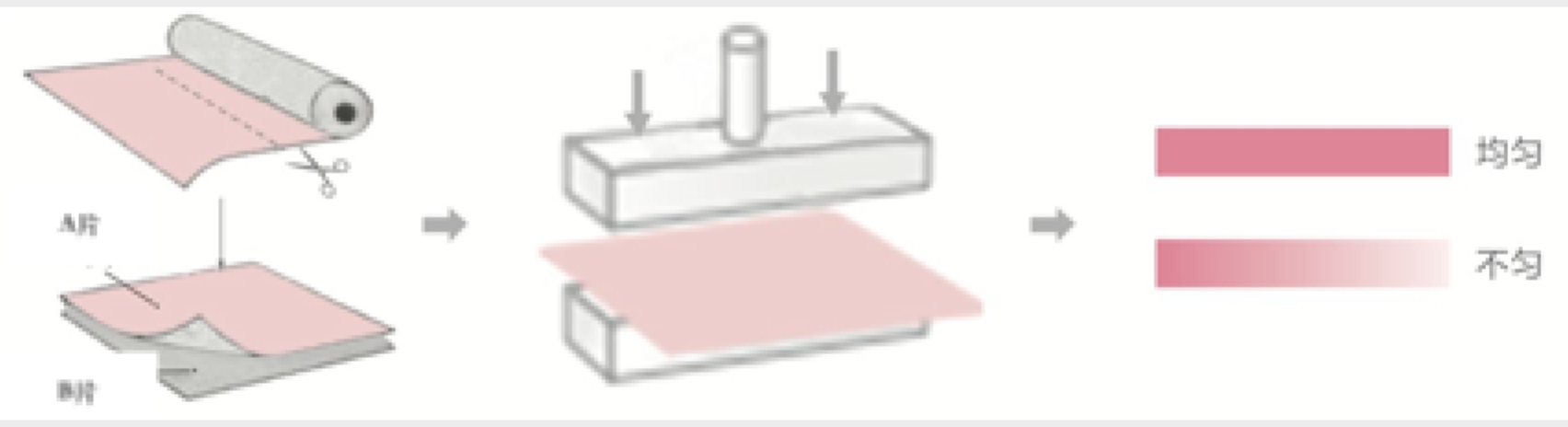

5 使用方法及注意事項

•

  分別從A片和 B 片上裁切所需尺寸的樣片；

• 將 A片和 B 片的粗糙面（A 膠片在黑色袋內, B膠片在藍色袋內）貼在一起，放入待調試設備中，加壓；取出觀察發色情況，通過顏色均勻程度，識別壓力分布；

• 按照顏色分布，針對性的對設備進行水平調節；

• 建議施壓顯色后（30-60）分鐘再進行密度測量。在施壓后，發色密度會先逐漸升高，然后慢慢降低。

• 樣片儲存注意事項：

a) 發色后的 B 片請放于紙袋中保存。多張 B 片保存時，確保發色面不要相互接觸放置。

b) 樣片發色后會隨儲存時間的延長有一定程度的褪色，建議掃描圖像存儲。

c) 樣片發色后受陽光影響較大，光照約 10 分鐘就會出現明顯褪色；應避免光線直射，避光。

6    儲存條件

（1）產品在原包裝下避光保存。

（2）產品沾水或烘烤后，特性會發生變化。存放時應遠離水源、熱源。

（3）建議產品在 10-15℃，70%RH 以下的環境中儲存。

（4）儲存過程中避免與下列物質接觸：

無碳復寫紙/水、油、溶劑、化學藥品/增塑劑或含增塑劑塑料制品/橡膠、橡皮/油性筆字跡等

（5）未使用完的 A 片、B 片裝回原包裝袋中，并放置在包裝盒內保存。
